产品详细信息

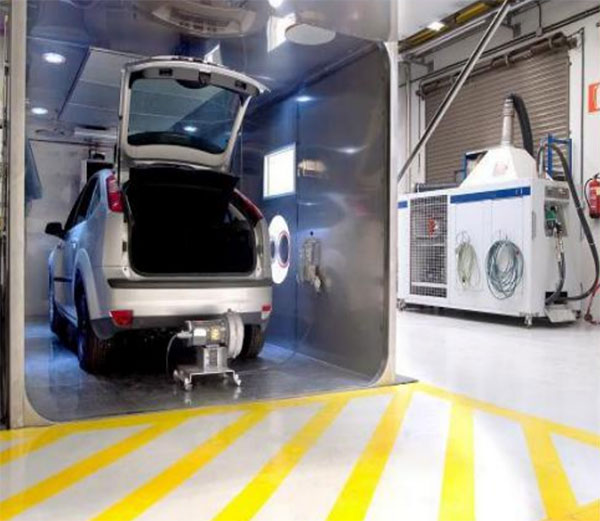

燃油排放蒸发试验舱现货供应用途：

燃油排放蒸发试验舱可以提供标准的测试环境（如指定的温度、相对湿度、空气置换率和气流速度）或模拟真实的室内环境，并测试各种燃油发动机产品的污染物释放率和释放特性，进而可以：

确定环境变量对材料和产品释放率和释放特性的影响；

根据释放特征划分和产品的释放蒸发等级；

燃油排放蒸发试验舱产品优势介绍

（1）环境舱系统组成： 包含气源部分、过滤部分、加湿系统、温控系统、夹套舱体、 测试舱，系统控制器等组成。

（2）夹套舱体：采用不锈钢结构，多个测试舱嵌在夹套舱内，只保留测试舱门在夹套舱 壁面上，方便开启。舱体保温材料为阻燃性玻璃纤维棉材料，厚度 120mm。舱体外壳为冷 轧钢板静电喷塑，颜色为白色，舱体内壁面为 304 不锈钢，厚度为 3mm. 多个测试舱固定 在框架上。

（3）气源部分：采用进口无油空气压缩机，提供的最大气流量为 5m3 /h，配合冷冻式冷 干机，对压缩空气进行除湿处理。

（4）过滤部分：采用 4 级过滤材料，包括物理过滤，活性炭过滤，膜过滤，确保过滤后 的空气质量达到测试舱本底浓度要求。

（5）加湿系统：采用干湿气体平衡法加湿方式，各个测试舱有独立的加湿控制单元，可 按设置要求分别控制各个测试舱内空气的湿度。该方法湿度稳定快，

（6）温控系统：多个测试舱内置在一夹套舱体内，舱体内设有加热管、制冷盘管，夹套

风循环系统，风道等，通过控制夹套舱内空气的温度实现统一控制多个测试舱的温度，并 且多个测试舱内温度均匀度好。                                    （7）分组控制：根据用户选择的舱的数量，我们可以分组控制每组的温度，实现同组舱

可做相同的实验，最大程度提高了测试舱的使用效率，满足不同标准测测试要求。（建议 8 个舱以上采用）

（8）测试舱：测试舱有独立门，壁面材料为 304 镜面不锈钢，厚度为 2mm。内安装有循 环风扇，有风道，风速可调节。舱门内壁面为镜面 304 不锈钢，外面为喷塑处理的钢板。 门上设置有 2 个采样孔，可进行平行样采集。

（9）系统控制器：采用台湾台达 10 英寸彩色触摸屏和 PLC 控制器做为系统的控制器，

可设置温度、湿度、进气流速、循环风速并记录这些数据，可在线检测这些数据，并有配 套联机软件。

（10）快速降温：高温清洗或者高温测试后系统可采用高温降温方式，可快速平衡各个 测试舱到常温状态，极大提高了测试的效率。

（11）本舱核心技术采用我公司自主专利技术，解决多舱的湿度独立控制问题。

燃油排放蒸发试验舱原理图

详见具体参数表

温度

调节范围

20～90℃标准 (高温清洁温度120～250℃非标)

调节精度

±0.5℃ (偏差)

符合VDA276标准时，±0.5℃(偏差deviation)

测量精度

±0.1℃

相对湿度

调节范围

5～95%R.H.（20-30℃） 符合VDA276标准时，5%R.H.（65℃），5%RH（60℃），

调节精度

±3%R.H.(偏差)

测量精度

±1%R.H

通风量

调节范围

0.2m3～1.2m3/h(换气率0.2-1次/小时 )

调节精度

通风量±3%

测量精度

±0.01m3/h

环境箱工作室尺寸

60L 测试舱，尺寸为：D５００mm*W４００mm*H３００mm, 120L 测试舱；尺寸为：D５００mm*W5００mm*H48０mm,   225 L 测试舱；尺寸为：D750mm*W600mm*H500mm, 测试舱的数量和规格可根据用户需要定制，舱外形可根据设备摆   放场地设计

环境试验箱门的尺寸

1200×1050mm（高×宽 height×width）

环境箱内相对于箱外压力

10±5Pa

环境箱密封

1KPa相对压强下,泄漏率<气流量的3%

噪声

<65dB（空气压缩机除外 except air compressor）

风速

0.1-0.3M/S   符合VDA276标准时，风速大于1.0M/S

流量计精度

1级，数显Level   1,

工作仓正压保持

10±5pa

压缩空气

气量:1.2m3/h

工作压力:大于2bar

 除正常测试外，老化时要求舱内气流速为17L/min左右或者更高，而这个时候需要的外部供气量要接近30L/min 左右，所以对压缩机和干湿机要求也很高

干燥机

处理最大风量:1.2m3/h

高效微粒过滤器

处理最大风量:2m3/h

处理后,气体中的微粒浓度要求:

  直径大于0.5um的微粒数浓度<100particles/m3

活性炭过滤器/化学过滤器

处理最大风量:1.2m3/h

处理后,气体中的污染物浓度要求

空气洁净浓度<20ug/m3,任何一种VOC<2ug/m3;（如果VOC值能达到这个要求，是符合我们测试标准的）

直径大于0.5um的微粒浓度<100particles/m3

O3<10ug/m3,NO×和SO×<10ug/m3;
